CDR油雾过滤器(机械式)

CDR油雾过滤器(机械式)

CDR系列油雾过滤器应用精密过滤及离心分离技术,对雾状物的过滤效果高达99.8%, 适用范围较广,可以是水性或油性雾状物。

联系我们

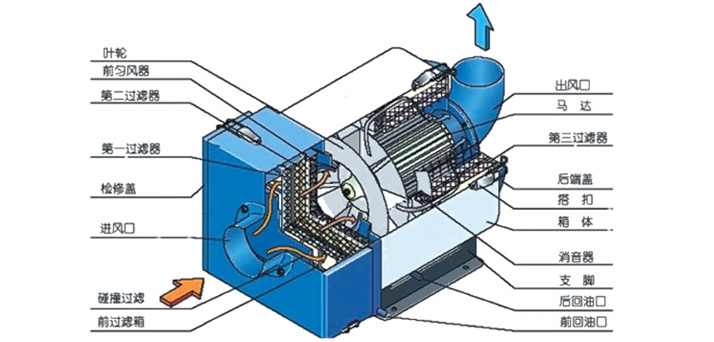

 结构图

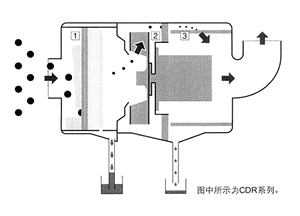

原理图


工作原理

A、吸入和雾状物和粉尘进入油雾过滤器首先与惯性碰撞板下撞后 落下,由一次过滤器将大颗粒的雾状物除去。

B、进入二、三次过滤器的小颗粒雾装物在叶轮的作用下粗粒化,提高下一步滤网的过滤效果。

C、三次过滤网为高效滤网,能较好的滤去细小的油雾。

产品描述

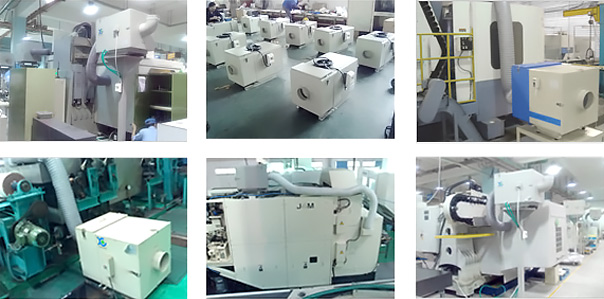

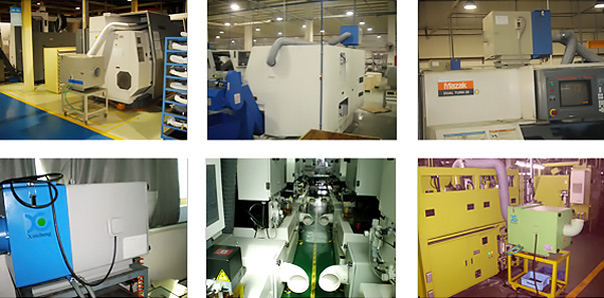

应用主要场所

1、机械工厂(包括CNC车床、加工中心、外圆磨床、齿轮磨床、电火花加工机床、磨床、镜片研磨机、压铸机等)

2、发电厂 3、锻压工厂 4、轴承厂 5、热磁电子厂 6、真空设备厂 7、超声清洗设备厂 8、五金机械厂




产品特色

1、烟雾收集效率高,可根据客户需要专业设计,对于雾状物的捕尘效率可达到99.9%。

2、安装容易,无复杂之组装零件,采用插入式安装,可根据空间布置需要设置安装点;维护简单方便。

3、设备运行噪音低,小于68Db(A)。

4、运行安全可靠,设备无外露动力,操作比较安全。

5、坚固耐用,可靠性高,使用寿命达十五年以上。

6、适用范围广,适用各种水溶性、油性雾状物的净化。



油雾过滤器使用效益分析

1、机床在加工过程中所产生的油雾,对人身体的呼吸系统和皮肤健康造成不良影响,会降低员工的工作效率;长期在这种环境下工作的人,职业病的发病概率很高,会增加企业的劳保支出;

2、油雾状物会付着在地板上,有可能使人滑到而造成事故,增加企业的意外损伤赔偿;

3、油雾状物在空气中弥漫,长时间会导致机床电路系统、控制系统故障,增加维修成本;

4、油雾直接排放在空调车间内,会降低并损害空调能效,大幅增加空调使用费用;如果将油雾排向室外,不仅会破坏环境(影响企业的社会形象,还又可能被环保部门处罚),而且有可能制造火灾隐患,导致财产的意外损失;

5、机床油雾净化器能将机床切削时所雾化的那部分乳化剂回收再利用,降低其损耗。具体的回收效益数据,要看机床产生雾状物的程度,一般来说,雾状物的浓度越高,回收效益越好。



油雾过滤器的选型说明

密闭腔体选型:

所需CDR风量(m3/min)=内腔体体积m3X功能系数4.5(1/min)

例如:CNC车床工作内腔体积为3.5m3乘以功能系数4.5得到15.75m3/min,选用CDR-1500。

注意:对于开放式腔体先按密闭腔体计算,然后再乘以2,再根据计算结果选型。




技术参数

项目/型号

CDR-400

CDR-750

CDR-1500

CDR-2200

电浪源

50/60HZ三相380V/220V

功率(kw)

0.55

0.75

1.5

2.2

风里 (m3/min)

4.5

8

16

22

风压(pa)

1100

1200

1800

1800

唼音(分贝)

58

65

68

68

捕集效率

99.97%钠焰法

吸入口直径(mm)

98

0123

0148

0198

外形尺寸(L*W*H) mm

650*390*500

710*430*530

860*450*550

910*530*640

设备安装孔距(L*W) mm

300*295

390*330

500*350

550*430
